Стенд для регулировки дизельный форсунок, ручной, с камерой впрыска

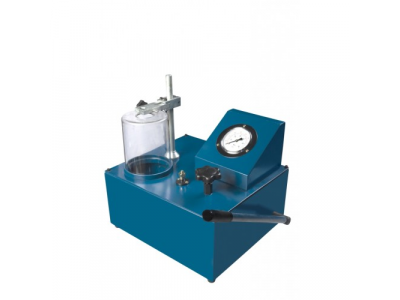

Стенд для проверки форсунок состоит из корпуса, который служит баком для топлива и крышки, на которой сверху расположен стрелочный манометр в кожухе, камера впрыска (стеклянная колба), кронштейн в котором винтом через призму крепится испытываемая форсунка, кран сброса давления, выходной штуцер, топливопровод, винт стравливания воздуха при запуске. Снизу на крышке расположен топливный бак, топливный насос, гидроаккумулятор. Привод насоса осуществляется с помощью рукоятки. Изменение давления контролируется по стрелочному манометру. При испытании на гидроплотность, нужно засечь время падения давления по секундомеру и фиксировать показания манометра.

Стенд для дизельных форсунок даёт возможность проверить давление начала впрыска и качество распыления дизельного топлива; герметичность запорного конуса (определяется по появлению капли топлива на носике распылителя); гидроплотность по запорному конусу и направляющей цилиндрической части (определяется по времени падения давления). Тип настольный, привод ручной

Диапазон воспроизводимого давления, МПа 0-40

Предел допустимого падения давления, МПа 1,0

Подача топлива, мм?/цикл 1200

Бак для топлива, л 2

Габаритные размеры стенда, мм 300х330х330

Масса в упаковке, кг 15
